现代企业中为了实现异地办公的需要，广泛使用了VPN技术。这一节我们就来谈谈VPN。什么是VPN呢？

一、VPN的基本概念
     VPN，即Virtual Private Network的缩写，是将物理分布在不同地点的网络通过公用骨干网，尤其是Internet连接而成的逻辑上的虚拟子网。Virtual指VPN是逻辑上存在的，真实中只是借助了Internet；Private指VPN有着严格的身份认证和报名性，只对特定的用户开放；Network指VPN需要特定的设备建立通信。
     VPN主要有三种类型：1. Access VPN，即所谓的移动VPN，主要用于企业内部人员流动频繁或远程办公的情况；2. Intranet VPN，即所谓的网关对网关的VPN，在异地两个网络的网关之间建立了一个加密的VPN隧道，两端的内部网络可以通过该VPN隧道安全地进行通信，常用于企业总部与远程办事处、分支机构的连接；3. Extranet VPN，也是一种网关对网关的VPN，只不过范围进一步扩大，加入了企业合作伙伴的网络，即在不同企业的网络之间组建了VPN。
     从上面的叙述可以看出来，VPN的优点是：降低成本（不需要铺设专线）、易于扩展（VPN设备添加）、保证安全（加密与认证）。

二、VPN技术
     VPN的关键考虑是保证数据传输的机密性和完整性，而这两个属性主要由加密和身份认证来实现。加密方面支持非对称密码体制RSA\ElGamal等管理VPN密钥，采用对称密码体制DES、AES、RC4/5等加密传输的数据。身份认证方面主要有非PKI体系和PKI体系认证。PKI体系借助公钥密码体制，需要有CA颁发的数字证书作为身份的认证凭证；而非PKI体系一般使用用户名+口令的方式进行认证，如PAP（口令认证协议）、CHAP（询问握手认证协议）等。
     隧道封装技术主要有第二层和第三层两种：
1. 第二层隧道协议是在数据链路层进行的，先把各种网络协议封装到PPP包中，再把整个数据包装入隧道协议中，这种经过两层封装的数据包由第二层协议进行传输，一般第二层隧道协议有以下几种：L2F、PPTP（RFC 2637, Point-to-Point Tunneling Protocol）、L2TP（RFC 2661, Layer Two Tunneling Protocol）
2. 第三层隧道协议是在网络层进行的，把各种网络协议直接装入隧道协议中，形成的数据包依靠第三层协议进行传输，第三层隧道协议有以下几种：IPSec、GRE（RFC 2784, General Routing Encapsulation）。
     密钥管理技术主要是密钥分发的技术，手工配置一般适用于小型网络，对于大型网络而言，还是使用SKIP或ISAKMP框架。

三、第二层隧道协议
     这部分来稍微细致地看看这一层的隧道协议，对于隧道协议，包括三个部分：乘客协议、封装协议、传输协议：

     乘客协议就是实际要传输的数据内容，可以是IP、PPP、SLIP等；封装协议用于建立、保持和拆卸隧道，即将讨论的L2F、PPTP、L2TP、GRE就属于封装协议；乘客协议被封装之后使用传输协议，可以是TCP/IP或者UDP。目前普遍使用的是自愿隧道模式，即由计算机客户端发起的VPN连接；对于强制隧道模式，由ISP支持的VPN拨号接入服务来配置和创建。
1. PPTP（Point2Point Tunneling Protocol）
     PPTP协议将PPP数据包封装在IP数据包内通过IP网络进行传送，PPTP协议需要PPTP客户端和服务器的协议安装；PPTP客户端和服务器间的报文分为控制报文和数据报文，其中：
(1). 控制报文：携带PPTP呼叫控制和管理信息，用于维护PPTP隧道，其中包括周期性地发送回送请求和回送应答报文，以期检测出客户机与服务器之间可能出现的连接中断。PPTP控制连接包括一个IP报头、一个TCP报头和PPTP控制信息：

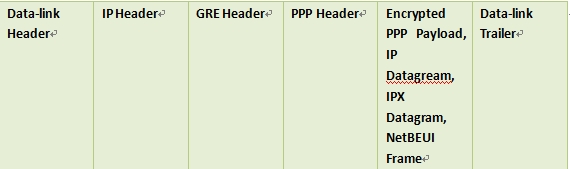

(2). 数据报文：真正数据经过加密和压缩之后，再依次经过PPP、GRE、IP的封装最终得到一个IP包，PPTP服务器收到该包后会依次读取报头层层解包：

     这里的GRE协议是第三层的隧道协议，GRE(Generic Routing Encapsulation，通用路由封装协议)由Cisco和NetSmiths共同研发，GRE支持全部的路由协议，如RIP或OSPF等，在GRE中，乘客协议可以使任何协议的数据包，传输协议就是IP，GRE是一种通用的封装形式。
2. L2TP（Layer Two Tunneling Protocol，第二层隧道协议）
     L2TP是由RFC 2661定义的，结合了L2F与PPTP协议的优点，可以让用户从客户端或访问服务器端发起VPN连接。L2TP已经成为了二层隧道协议的工业标准，并得到众多网络厂商的支持。L2TP协议主要使用IPSec协议保证其安全性。用户通过LAC发起到LNS的VPN连接，认证通过后可以建立VPN。与PPTP不同的是，L2TP的控制和数据报文均使用UDP传输，其控制报文封装为：

 其中的UDP报文是IPSec加密的部分。L2TP的数据报文格式为：

PPTP与L2TP协议都使用PPP协议对数据进行封装，然后添加附加包头用于数据在互联网上的传输。尽管两个协议非常相似，但是仍存在以下几方面的不同：
(1). PPTP要求互联网络为IP网络，L2TP只要求隧道媒介提供面向数据包的点对点连接，可以在帧中继永久虚拟电路上使用；
(2). PPTP只能在两点间建立单一隧道，L2TP支持两点间使用多隧道；
(3). L2TP可以提供包头压缩；
(4). L2TP可以提供隧道验证，而PPTP不支持隧道验证；
